特殊シールド

• ＳＥＮＳ工法

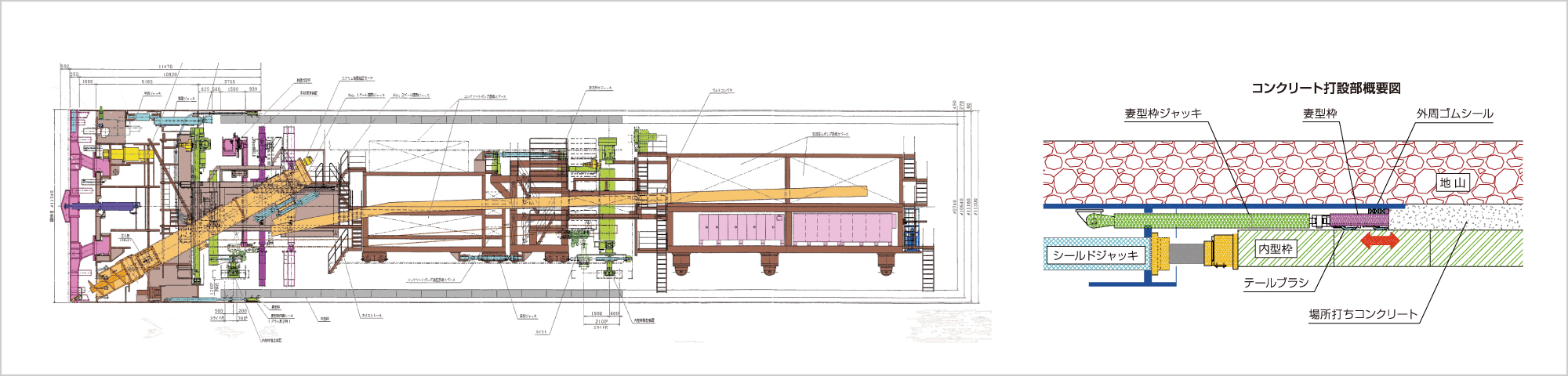

  ＳＥＮＳ工法とは、Shield・ECL・NATM・Systemの略で、シールド（Shield）工法による切羽の安定を保ちつつ掘削を行い、場所打ちライニング工法（ECL）による一次支保で早期閉合を図り、NATMの吹き付けコンクリートと同様に地山の変位収束後に二次覆工のコンクリートを打設することで、トンネルを完成させる工法で、セグメントの組立が不要です。Φ11mクラスの新幹線トンネルや鉄道トンネルで施工されています。特殊装備でシールドとSENSの切り替えができるマシンも実用化されています。

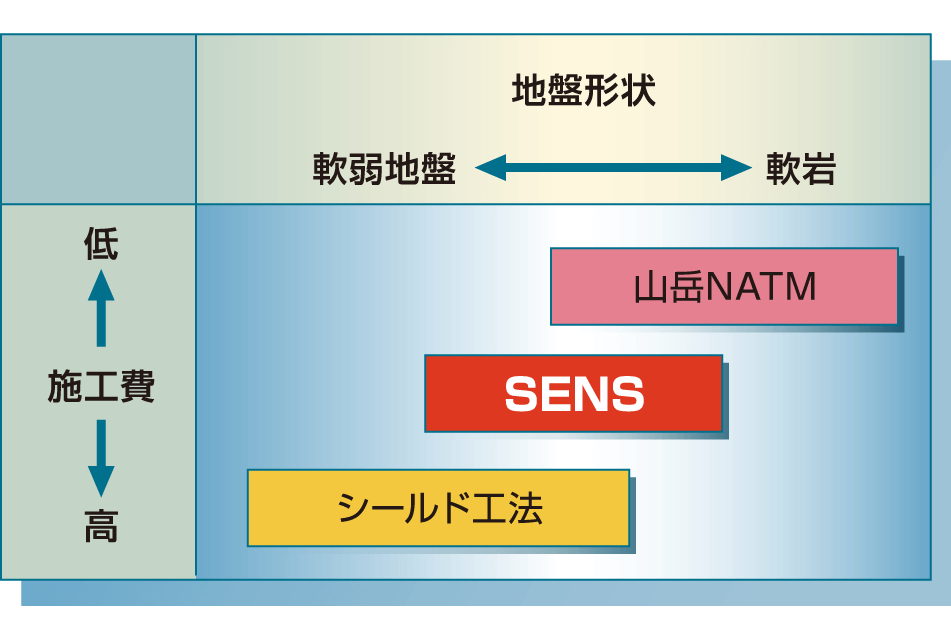

  SENSは、地盤性状において山岳NATMとシールド工法の境界領域の工事にコストメリットのある工法として確立しつつあります。特に大口径・非円形・長距離の分野で今後大きく貢献することが期待されます。









特殊シールド（立坑省略）

• MSD工法

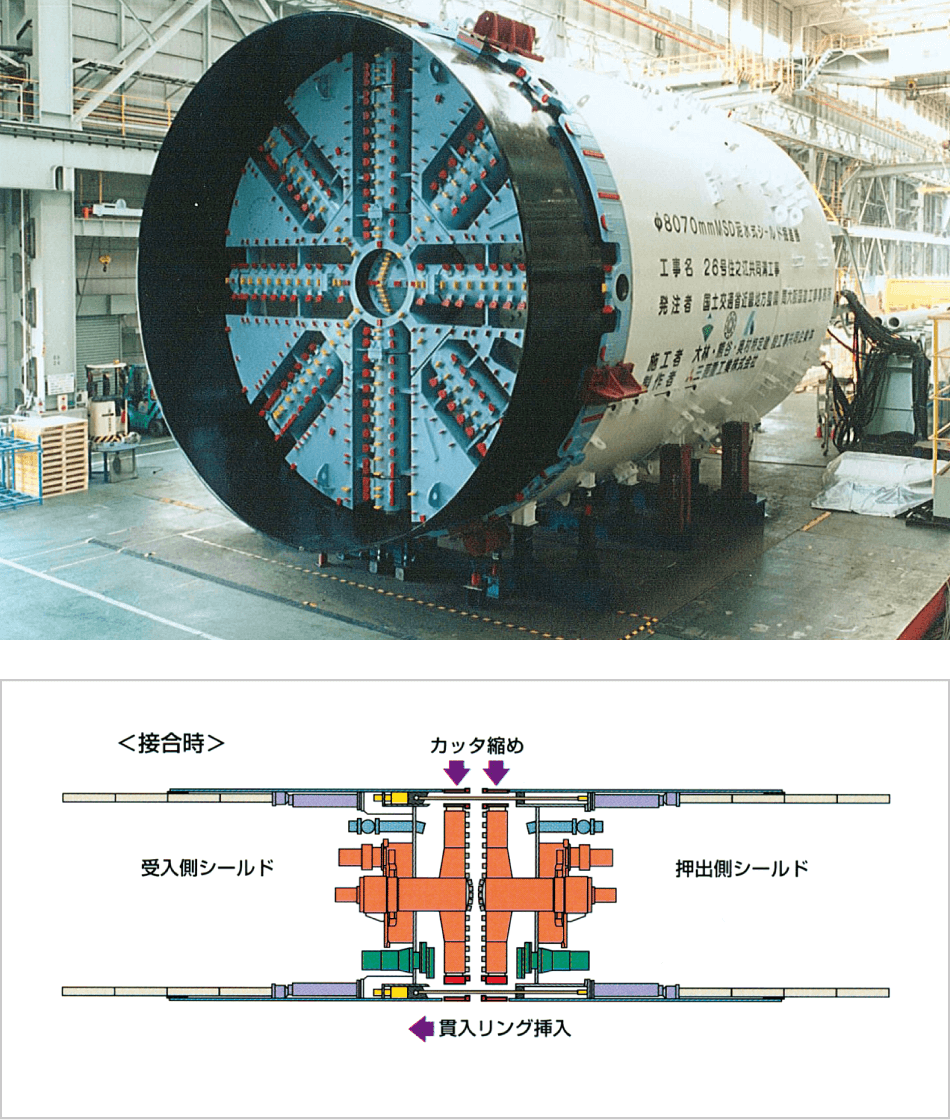

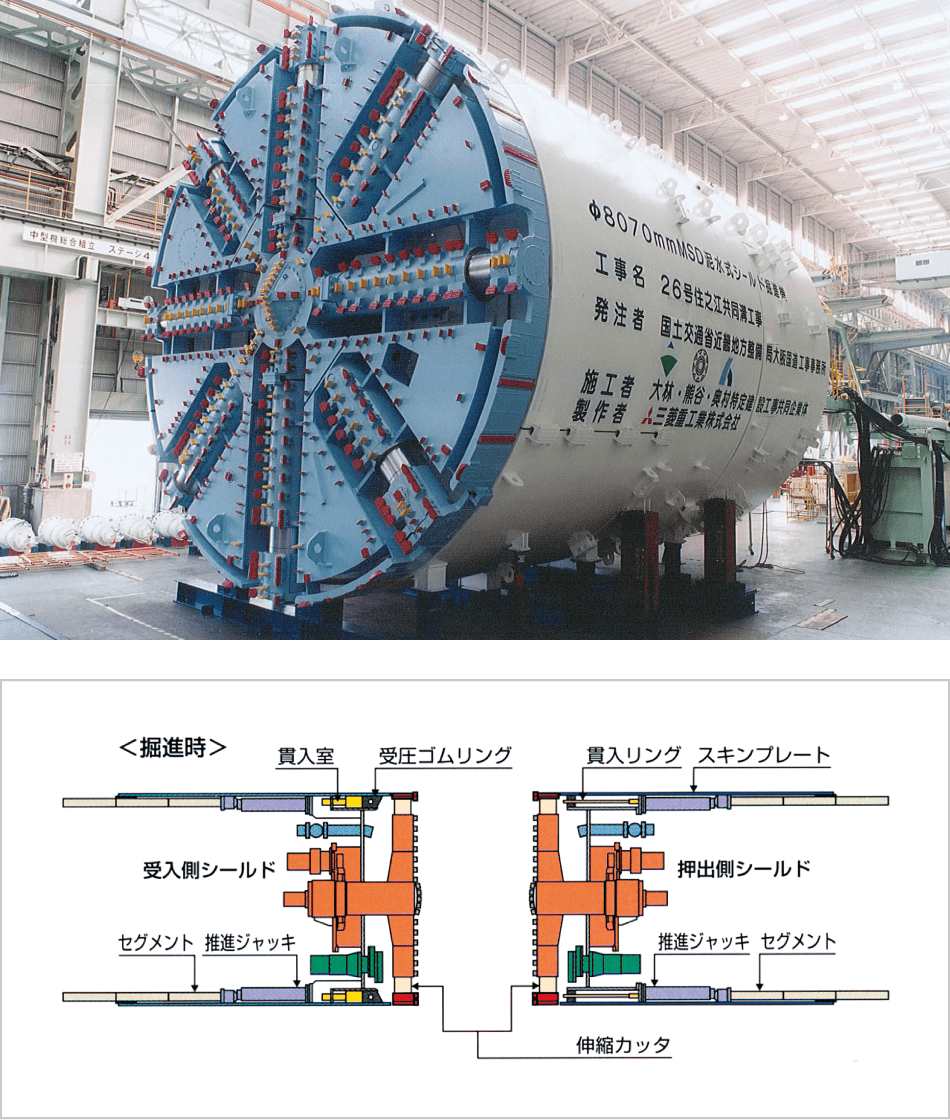

  押出側に内蔵した鋼製の貫入リングを受入側の受圧ゴムリングに押し込んで地中接合する工法です。





特殊シールド（立坑構築）

• 上向きシールド

  既設トンネルから地上に向かって立坑を構築するシールドです。地上到達後に回収、再投入を行うことが可能です。



• ホルン工法（縦横連続掘進機）

  地上から1台のシールド機で立坑から横坑へと連続的に掘進します。従来の工法で必要だったケーソンや地中連壁による立坑掘削の機能も併せ持つため、立坑用地の縮小が可能です。



特殊シールド（T-BOSS）

• シールド機に格納された切削ビット付きの鋼製リング（切削リング）をカッターヘッドの回転トルクを利用して回転させることで既設管を直接切削・貫入し、新設トンネルを機械的にT字形に接合するとができます。





特殊断面シールド（複円形）

• ＤＯＴシールド

  DOTシールドはスポークタイプのカッターを複数装備し、隣同士のカッターを歯車のようにかみ合わせた状態で同期回転制御することにより、切羽を同一平面で掘削することができます。



• ＭＦシールド

  MFシールドは複数の円形シールドのカッターヘッドを前後にずらし、その一部を重ね合わせたシールドを使って、多円形断面トンネルを掘削できます。



• Ｈ&Ｖシールド

  H&Vシールドは、特殊な中折れ機構により複数の前胴をそれぞれ相反する方向へ中折れさせてシールドに回転力を与え、スパイラル状に掘進することにより、横並列トンネル⇔縦並列トンネルへの連続移行が可能です。



特殊断面シールド（異形断面）

• 掘削方式の特徴は、断面中央を円形に掘削するメインカッターとその外周隅部の掘削を行うスイングカッターの組合せにあります。スイングカッターは、主カッターの回転方位ごとに「自動制御方式」により伸縮する油圧ジャッキのストロークの調整によりスイングして掘削を行います。スイングカッターの振幅調整によって任意の断面形状に対応できます。



特殊断面シールド（非円形）

• ＤＰＬＥＸ（偏心多軸）シールド

  カッターフレームを平行リンク運動させることにより、矩形、楕円形、馬蹄形及び円形など任意の断面を掘削することができます。





• 拡大シールド

  先行して施工されたシールドトンネル外周部に地盤改良を実施した後、トンネル外周に沿って円周状に地山を掘削することで、トンネルを所定の区間、同心円状に拡大します。
