TECHNOLOGY

セグメント組立

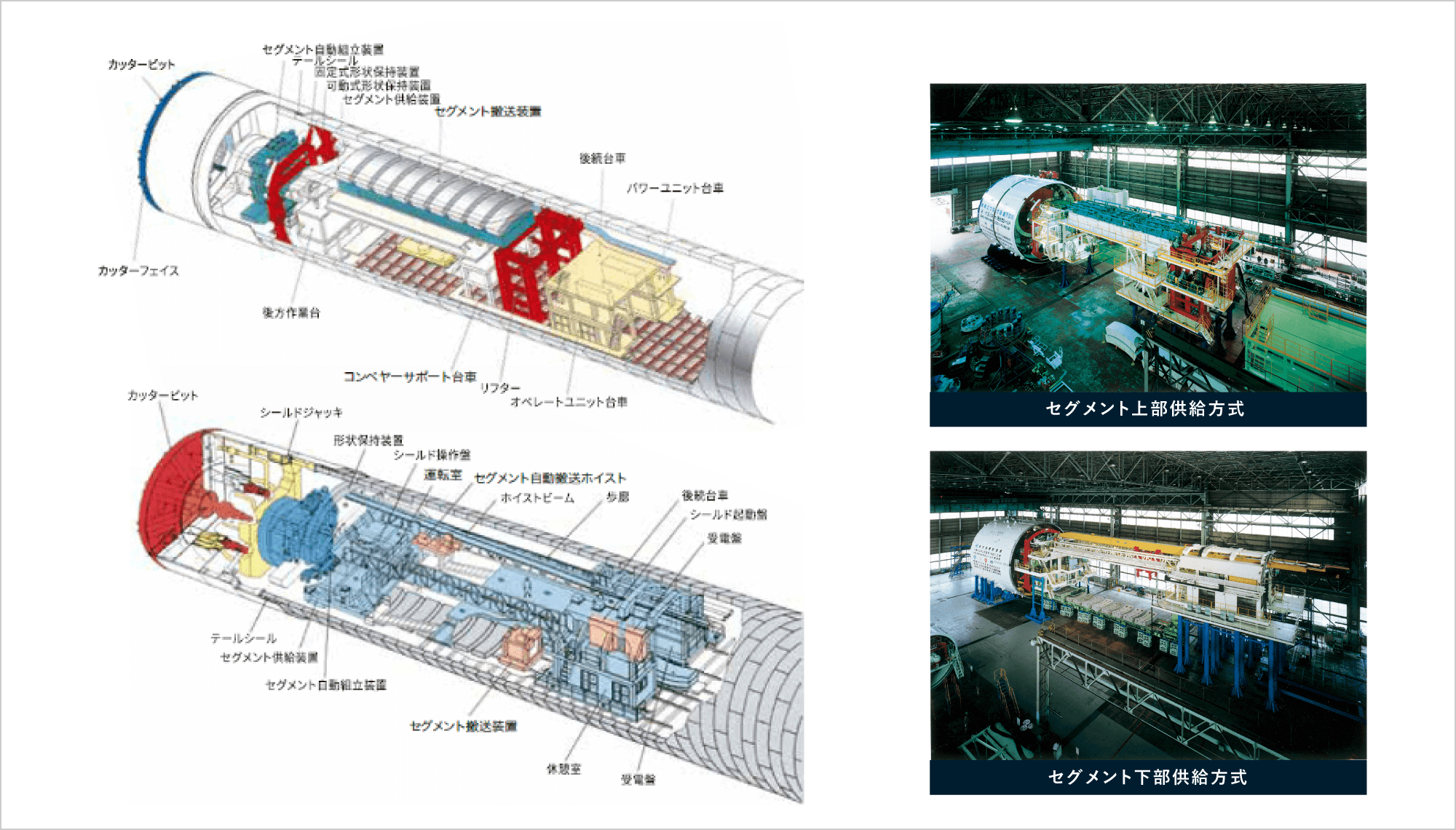

• セグメント自動組立システム

  セグメント自動組立システムはセグメントの搬送から把持、位置決め、さらに継手結合までの一連のセグメント組立作業を自動で安全に精度よく施工することができます。同半自動組立システムは、セグメントの粗位置決めまでを自動化し、精位置決めと継手結合を手動作業としたシステムです。

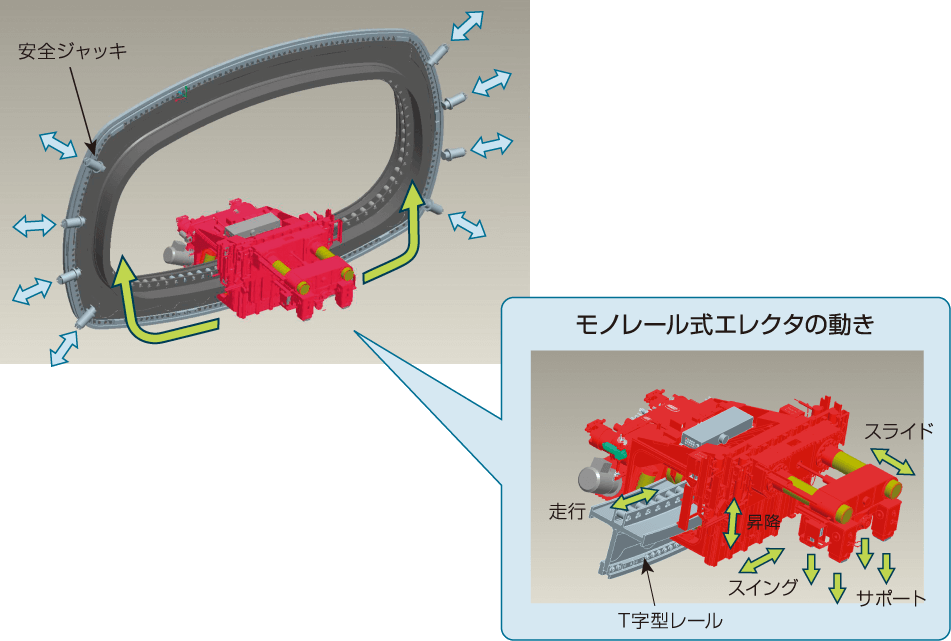

• モノレール式エレクター

  モノレールラック式エレクターは、T字断面のレールをシールド機内の施工断面に合わせて設置することで、効率よく非円形断面のセグメントを組み立てることができます。またT字レールを本体から浮かせる構造にすることで、外圧等によるシールド本体の変形の影響を受けにくくしています。





• セグメントバキューム把持方式

  供給装置にてエレクター把持位置にセットされたセグメントを、エレクター把持部に設けられたバキューム装置にて吸引把持します。セグメントの組立が完了し把持解除するまで吸引を続けます。



• 旋回式組立足場装置

  セグメント半自動組立システムでは手動となる継手結合作業を安全に施工できるように、旋回と前後摺動が可能な足場装置です。バケットがスライドできるオプション仕様もあります。



周辺状況把握

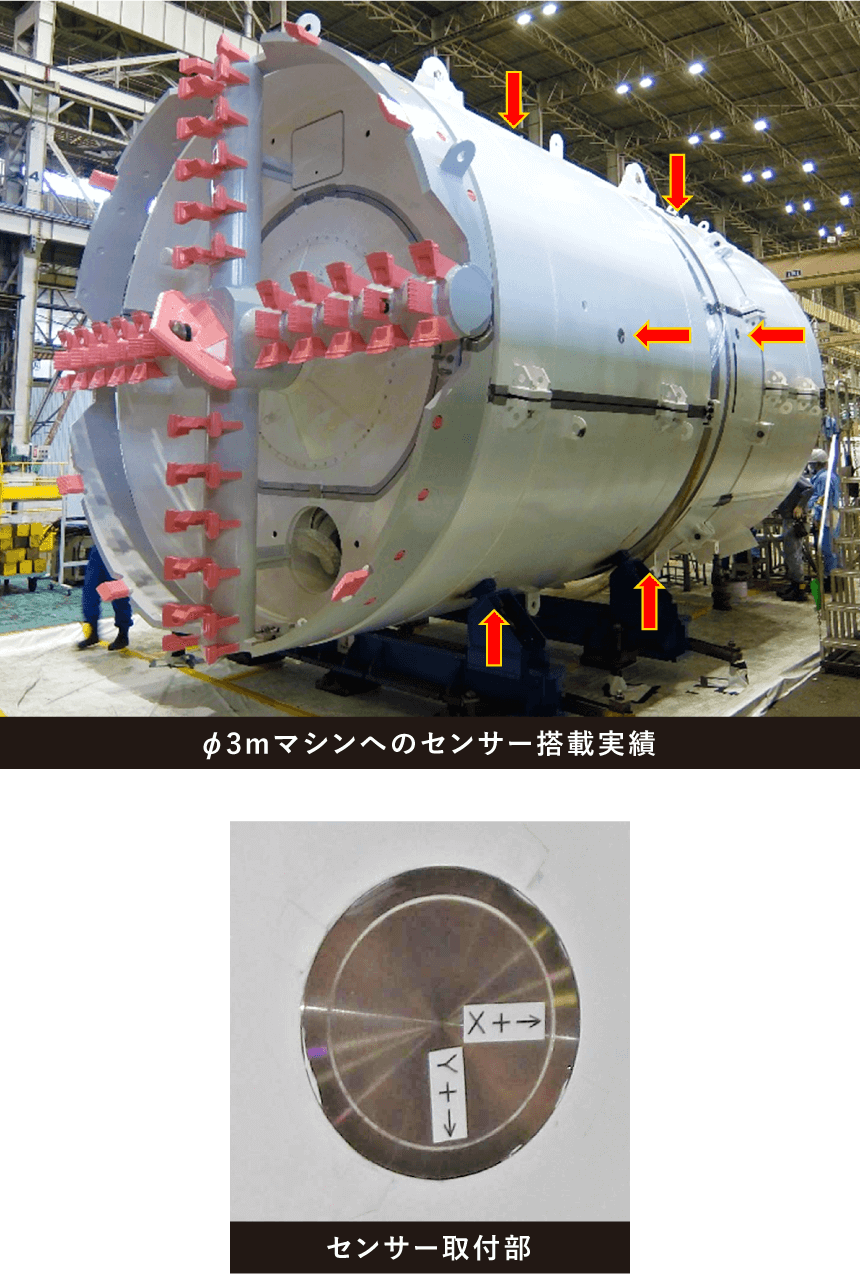

• シールドマシン外周状況把握（特許取得済み）

  シールドマシンの外周面に装備したセンサーで、シールドマシン周辺の状況（摩擦や土圧）が把握できます。また、得られたデータは、マシンの制御や掘削管理に活用できます。



シールド後方設備

• 泥水輸送設備

  泥水式シールドの流体システムを構成する一連の設備をJIMTはご提供します。



• 泥水処理プラント

  泥水式シールドの処理プラントを構成する一連の設備（一次分級器、二次処理器、調整漕など）をJIMTはご提供します。
